Preparar archivos para ploter de corte

por Germán Contreras, 4 de febrero de 2014

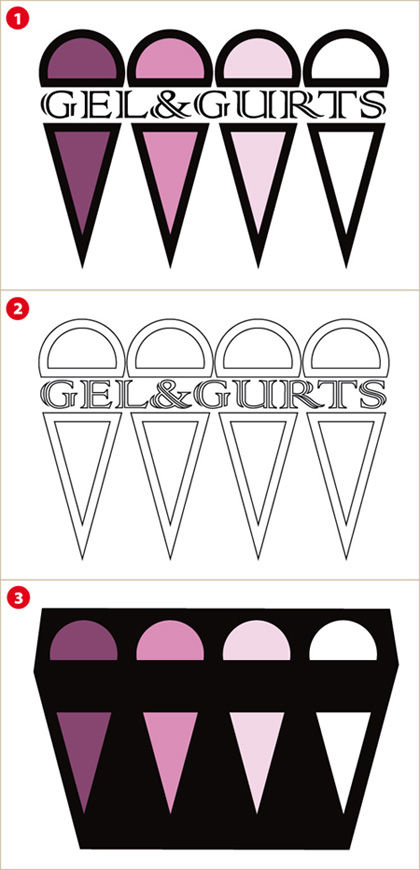

Supongamos que queremos enviar a troquelar con un ploter de corte, el logotipo de la imagen 1.

Tendremos que enviar a TAG un archivo illustrator, coreldraw o freehand con 2 capas:

Unicamente pondremos los contornos del logotipo, será por donde pasará la cuchilla del ploter de corte. Es muy importante que todos los trazados estén cerrados y no estén duplicados ni se crucen unos con otros, se deberán unir todas las formas.

Hay que tener en cuenta que una cuchilla seguirá todas las formas del trazado por lo que, si hay superposiciones de trazados o formas excesivamente pequeñas o complejas, el material cortado puede quedar dañado. Hay que hacer trazados limpios y precisos.

Aquí colocaremos todas las formas y colores del logotipo. Hay que añadir sangrado alrededor de todas las formas por donde pasará la cuchilla, para compensar la posible desviación y evitar que aparezcan filetes blancos.

En este caso, hemos optado por añadir una gran masa de color negro (imagen3) que una vez cortada, y eliminados los trozos de vinilo que no forman parte del logotipo, (pelado), nos dará como resultado la imagen 1, lista para pegar donde corresponda.

En el caso que el ploteado se vaya a realizar sobre un vinilo de color, obviamente la capa inferior no será necesaria.

CAPA SUPERIOR (imagen 2)

CAPA INFERIOR (imagen 3)
